AT Microwave lige bølgeledere – tilgængelige hos bq-microwave

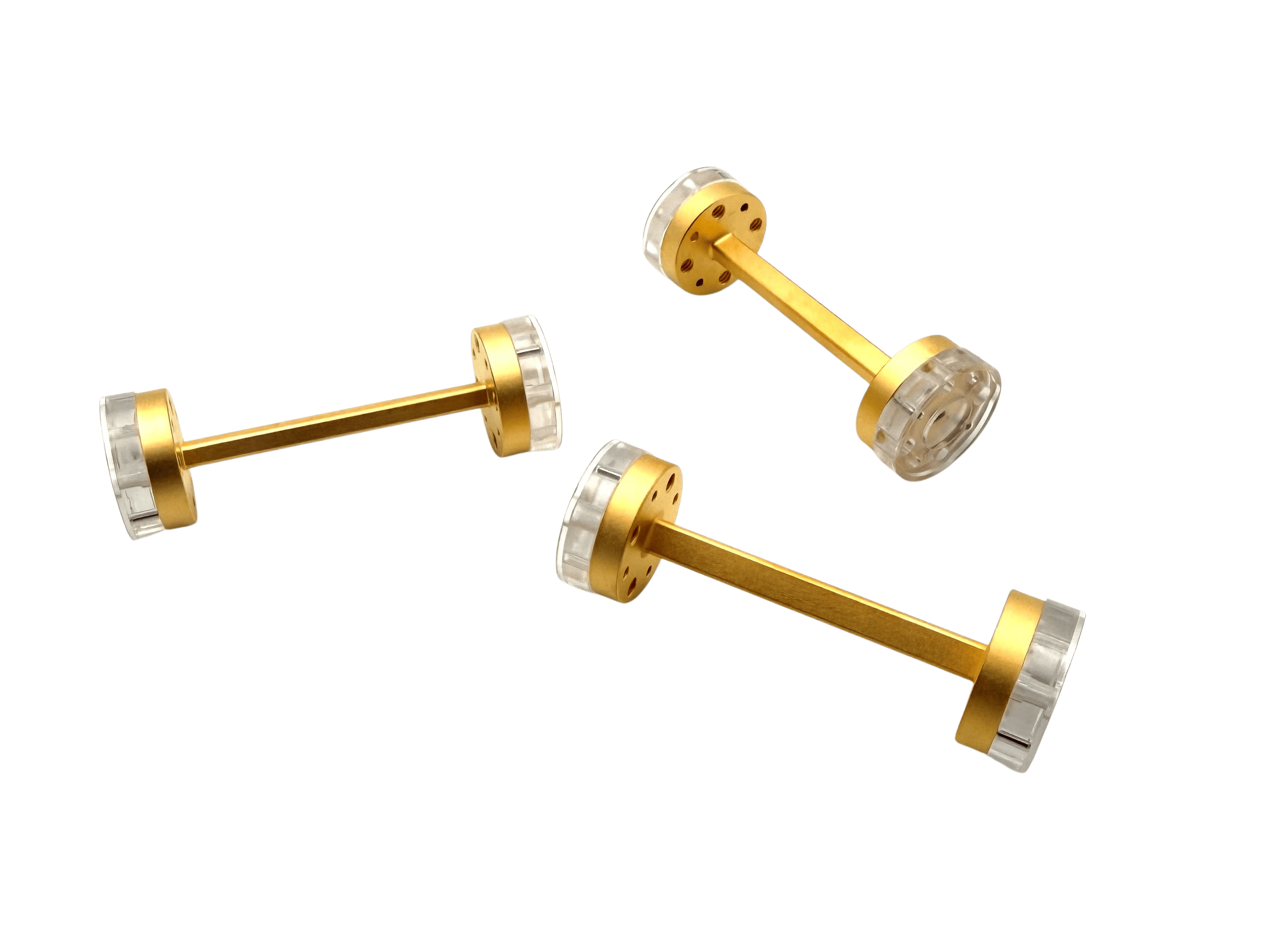

bq-microwave tilbyder AT-SSW standard lige bølgeledere fra AT Microwave – præcisionsfræsede lige bølgeledersektioner til krævende måle- og højfrekvensapplikationer. AT Microwave fremstiller disse lige bølgeledere i et exceptionelt bredt sortiment: fra WR-28 til WR-0.65, med frekvensdækning op til 1700 GHz.
Hvad gør AT-SSW serien unik
En lige bølgeleder er en ret bølgeledersektion, der forbinder to komponenter med lav tab eller fungerer som et defineret afstandselement i et måleopstilling. AT-SSW serien er designet med lav Insertion Loss og god Return Loss, hvilket gør den velegnet til laboratorietestbænke og high-performance applikationer. Det robuste design gør ligeledes bølgelederne egnede til barske, kontinuerlige driftsforhold.
Eksempel model AT-SSW-2.0-WR10 (Full W-Band)
- Frekvensområde: 75 – 110 GHz (WR-10, Full W-Band)
- Return Loss: −15 dB min., −20 dB typ.
- Længde: 2.0 tommer (andre: 1.0 / 1.25 / 4.0 tommer)
- Port 1 og Port 2 flanger: WR-10 UG-387/U-M med anti-cocking flange
- Kabinetermateriale: kobber, guldbelagt
Porteføljeomfang
- Waveguide størrelser fra WR-28 til WR-0.65
- Frekvensdækning op til 1700 GHz
- Tilgængelige standardlængder: 1.0 / 1.25 / 2.0 / 4.0 tommer
- Kundetilpassede længder på forespørgsel, op til 50 cm
- Varenummerskema: AT-SSW-XX-WRYY (XX = længde, YY = Waveguide port)
Typiske applikationer
- Laboratorietestbænke og Test and Measurement
- Radar systemer
- High-performance RF applikationer
- mmWave og sub-THz opsætninger
- Definerede afstandssektioner i målekæder
AT-SSW serien i et overblik
Med Waveguide størrelser fra WR-28 til WR-0.65 dækker AT-SSW serien hele spektret fra Ka-båndet langt ind i sub-THz området. Den guldbelagte kobberkonstruktion og anti-cocking flanger sikrer reproducerbare, tabssvage forbindelser – med korte leveringstider. Ud over standardlængderne er kundetilpassede længder op til 50 cm tilgængelige på forespørgsel.
Tilgængelighed hos bq-microwave
bq-microwave er distributør for AT Microwave i Europa. AT-SSW lige bølgeledere og yderligere Waveguide komponenter er tilgængelige med kort varsel i alle standardstørrelser og længder. For tilbud og teknisk rådgivning, kontakt os på info@bq-microwave.de eller +49 151 252 901 28.
