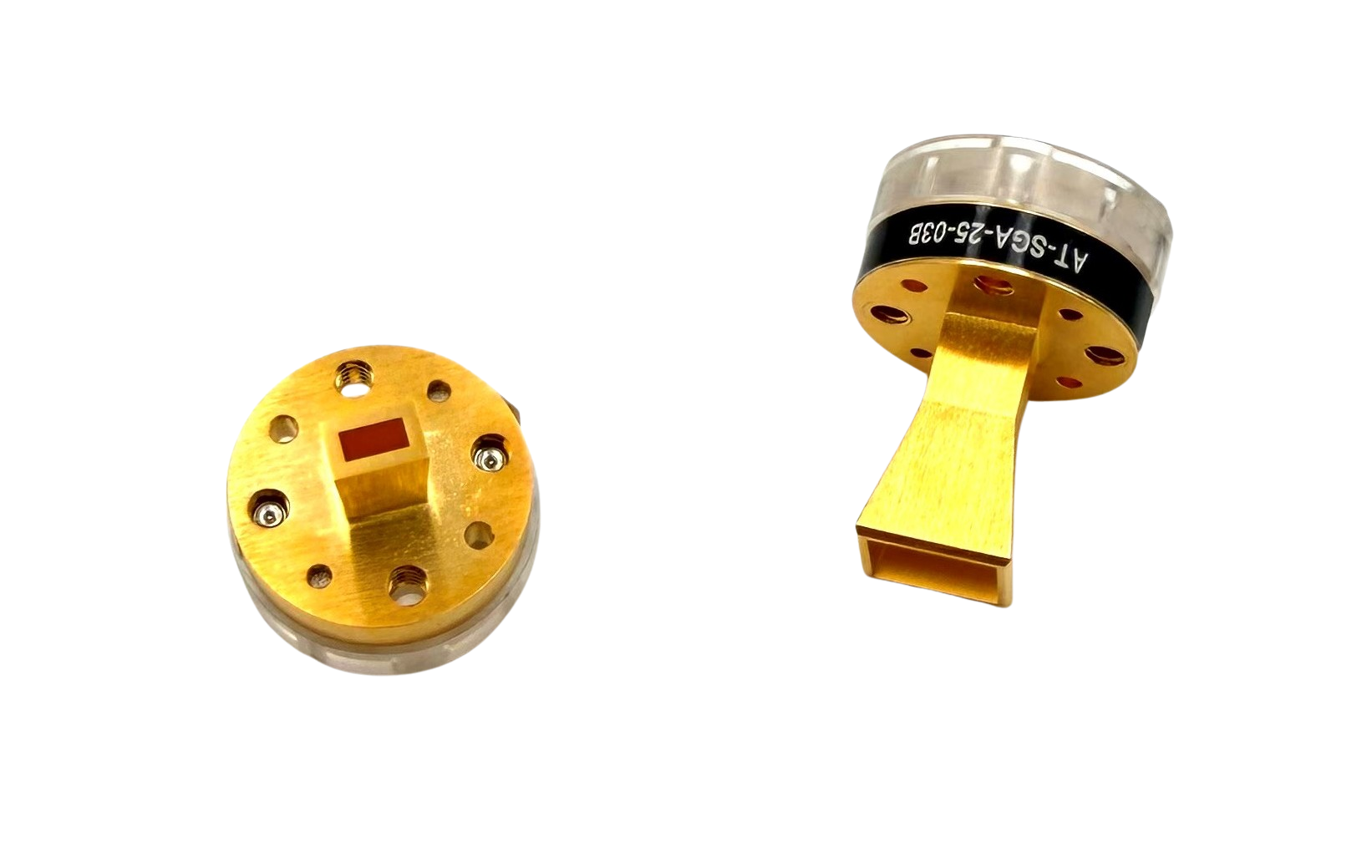

AT Microwave SGA-03B -sarja koostuu kolmesta WR-3.4 vakiovahvistuksisesta torviantennista 220–330 GHz:n alueelle (J-kaista). Tarjolla on kolme vahvistusversiota: AT-SGA-15-03B (15 dBi), AT-SGA-20-03B (20 dBi) ja AT-SGA-25-03B (25 dBi) – kaikki lineaarisella polarisaatiolla, UG-387/U-M-laipalla ja kullatulla messinkikotelolla.
Mikä on vakiovahvistuksinen torviantenni?
Vakiovahvistuksinen torviantenni (standard gain horn antenna, SGA) on pyramidimainen torvi, jonka vahvistus on tarkasti tunnettu ja pysyy vakaana koko taajuuskaistalla. Juuri siksi se toimii referenssinä: vahvistuksen siirtomittauksessa tuntematon testattava laite verrataan kalibroituun vakiovahvistuksiseen torveen, mikä mahdollistaa sen absoluuttisen vahvistuksen määrittämisen ilman monimutkaista absoluuttimittausta. J-kaistalla (220–330 GHz) – alueella sub-THz-alueen kynnyksellä – tarkasti koneistetut referenssitorvet puhtaalla säteilykuviolla ovat erityisen tärkeitä, sillä pienetkin mekaaniset toleranssit vääristävät tulosta.
Kolme vahvistusversiota yhdellä silmäyksellä
| Parametri | AT-SGA-15-03B | AT-SGA-20-03B | AT-SGA-25-03B |
|---|---|---|---|
| Taajuusalue | 220–330 GHz | 220–330 GHz | 220–330 GHz |
| Vahvistus (typ.) | 15 dBi | 20 dBi | 25 dBi |
| Polarisaatio | linear | linear | linear |
| 3 dB beamwidth, E-taso | 9° | 10° (@ 275 GHz) | 9° |
| 3 dB beamwidth, H-taso | 10° | 13° (@ 275 GHz) | 10° |
| Side lobes, E-taso | 20 dB | 12 dB | 20 dB |
| Side lobes, H-taso | 20 dB | 24 dB | 20 dB |
| Sovitus | VSWR 1.2:1 | Return loss > 27 dB | VSWR 1.2:1 |
| Käyttölämpötila | 25 °C | 25 °C | 25 °C |
| Waveguide-portti | WR-3.4 | WR-3.4 | WR-3.4 |
| Flange | UG-387/U-M (anti-cocking) | UG-387/U-M (anti-cocking) | UG-387/U-M (anti-cocking) |
| Materiaali / viimeistely | brass, gold-plated | brass, gold-plated | brass, gold-plated |
| Paino | 16 g | 16 g | 16 g |
Kaikki arvot valmistajan datalehdeltä (typ.). 20 dBi -version beamwidth on määritelty 275 GHz:ssä.
Sovellukset
- mmWave-viestintä
- FOD-tunnistus (foreign object debris)
- Järjestelmäkokoonpanot ja mittapenkkit
- Antennin vahvistuksen mittaus (gain-referenssi)
Sarja skaalautuu 1100 GHz:iin asti
Tässä esitellyt SGA-03B-mallit kattavat J-kaistan. Lisäksi AT Microwave valmistaa vakiovahvistuksisia torviantenneja 1100 GHz:iin asti (WR-1.0:aan asti) – vastaavat waveguide-koot korkeammille kaistoille ovat saatavilla pyynnöstä.
Saatavuus
bq-microwave on eurooppalainen jakelija AT Microwavelle. Tarjouksia, toimitusaikoja tai apua oikean vahvistusversion valintaan varten voit vapaasti ottaa yhteyttä.
