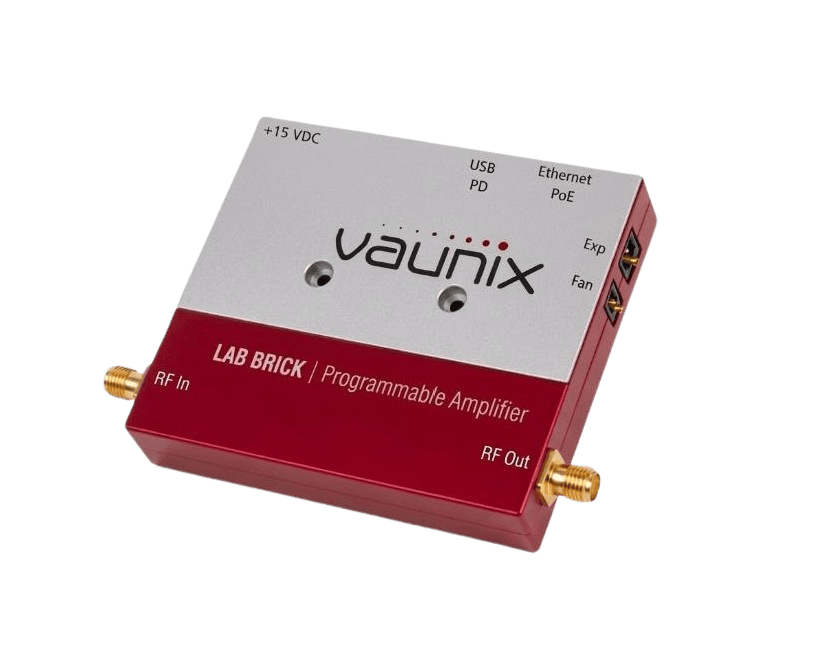

bq-microwave amplia il proprio portafoglio Vaunix con una categoria completamente nuova: l'Amplificatore a Gain Programmabile. Il Vaunix LPA-103V Lab Brick porta sul banco di prova un amplificatore programmabile che non fissa il Gain ma lo rende calibrato e regolabile in passi di 0,1 dB via USB o Ethernet – sull'intera gamma da 0,5 a 10 GHz.
Che cos'è un Amplificatore a Gain Programmabile?
Gli amplificatori convenzionali forniscono un Gain fisso. Un amplificatore a Gain programmabile, al contrario, consente di impostare il Gain via software – fisso, come sweep (rampa) o come sequenza programmata. Questo lo rende ideale per misurazioni automatizzate: i livelli possono essere impostati in modo ripetibile, le sequenze di test automatizzate e le configurazioni controllate da remoto senza sostituire manualmente attenuatori. Con la serie Lab Brick LPA, Vaunix porta questa capacità nel suo noto fattore di forma Lab Brick compatto e alimentato via USB.
LPA-103V in sintesi
| Parametro | Valore |
|---|---|
| Gamma di frequenza | 0,5–10 GHz |
| Gamma controllo Gain | 30 dB (33 dB tip.) |
| Dimensione passo | 0,1 dB |
| Precisione Gain | <0,25 dB tip. (+25 °C) |
| P1dB / Psat | 31 dBm / 33 dBm |
| Controllo | USB-C / Ethernet |
| Alimentazione | PoE / USB-PD / +15 VDC |
Controllo, software e alimentazione
L'LPA-103V è controllato tramite interfaccia USB-HID nativa o via Ethernet – nessun driver kernel, utilizzabile immediatamente su Windows e Linux, compresi sistemi embedded. L'interfaccia Ethernet supporta IP statico o DHCP, è protetta da password e consente un cablaggio particolarmente semplice tramite Power-over-Ethernet (PoE). In alternativa l'unità è alimentata da USB-PD o +15 VDC. Viene fornito con GUI Windows e SDK, SDK Linux, driver LabVIEW, esempi Python e WebUI; il bus di espansione consente di collegare e controllare centralmente più unità.
Modalità operative
- Gain fisso: Gain fisso calibrato
- Gain swept: rampe Gain, uni- o bi-direzionali, una volta o ripetute
- Sequenza Gain: sequenza programmata di valori Gain
Applicazioni tipiche
- Laboratori di test ingegneristici e di produzione
- Automated Test Equipment (ATE)
- Controllo ripetibile di livello e Gain sul banco di prova a microonde
Disponibilità presso bq-microwave
bq-microwave è il distributore europeo per Vaunix. L'LPA-103V e la più ampia famiglia Lab Brick (generatori di segnale, attenuatori, Phase Shifter e altro) sono disponibili tramite noi – vedere la pagina produttore Vaunix. Per preventivi e consulenza tecnica, contattateci all'indirizzo info@bq-microwave.de o tramite il nostro modulo di contatto.
