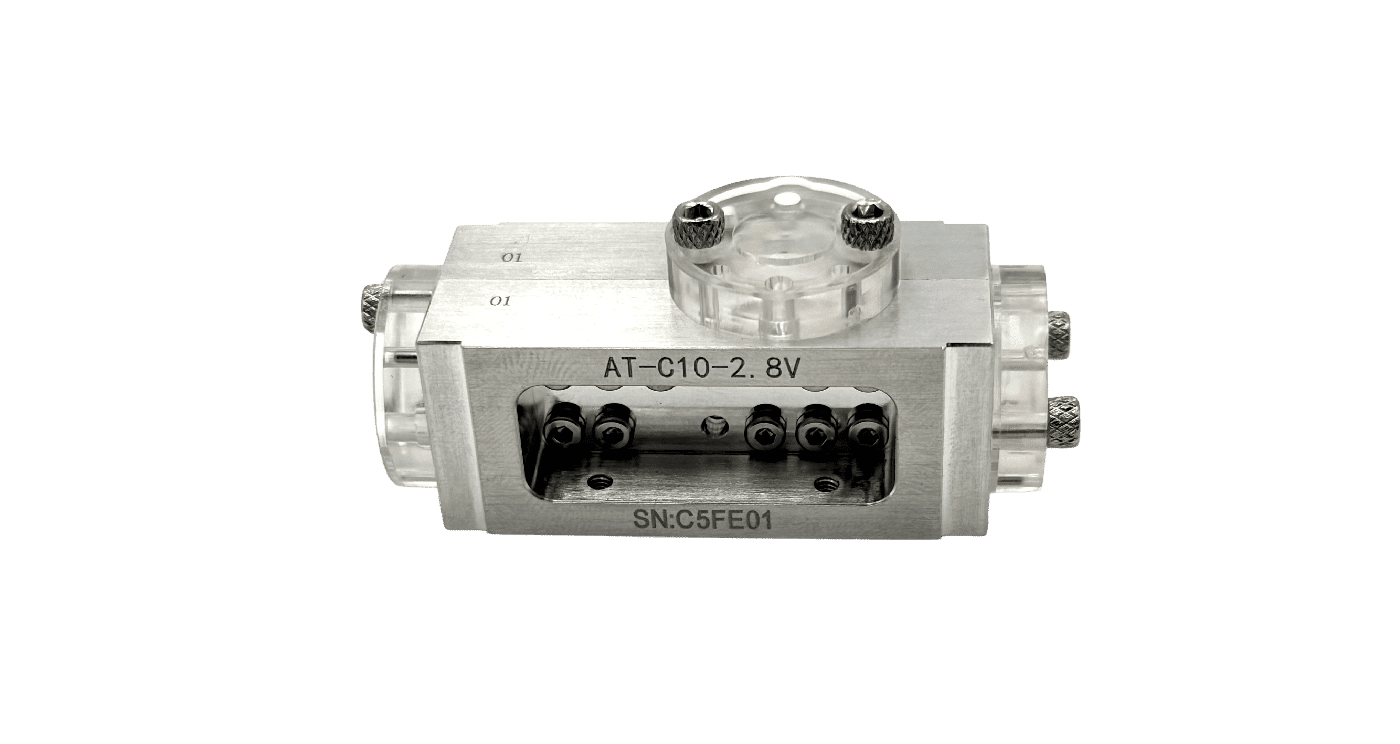

AT-C10-2.8V WR-2.8 riktkopplare – finns hos bq-microwave
bq-microwave erbjuder nu AT-C10-2.8V, en WR-2.8 riktkopplare från AT Microwave som täcker 260–400 GHz. Denna Waveguide-baserade riktkopplare levererar 10 dB Coupling med hög Directivity och låg Insertion Loss – konstruerad för Test Equipment och systemintegration i submillimeterområdet.
Vad som utmärker AT-C10-2.8V
Precisa bearbetningstoleranser och högkvalitativ plätering ger låg Insertion Loss, god Return Loss och hög Directivity över hela WR-2.8-bandet.
RF-prestanda (typiskt, 25 °C)
- Frekvensområde: 260–400 GHz (hela WR-2.8-bandet)
- Insertion Loss: −3 dB
- Coupling Factor (P3/P1): 13 dB
- Coupling (Coupling Factor − Insertion Loss): 10 dB
- Directivity: 15 dB
- VSWR: 1.3
- Coupling Variation: ±2.5 dB
Mekaniska och miljöegenskaper
- Portar: WR-2.8 med UG-387/U-M Anti-Cocking Flange
- Hölje: aluminium, oxidationsbehandlad yta
- Vikt: ca 50 g
- Driftstemperatur: −40 till +85 °C
- Lagringstemperatur: −55 till +125 °C

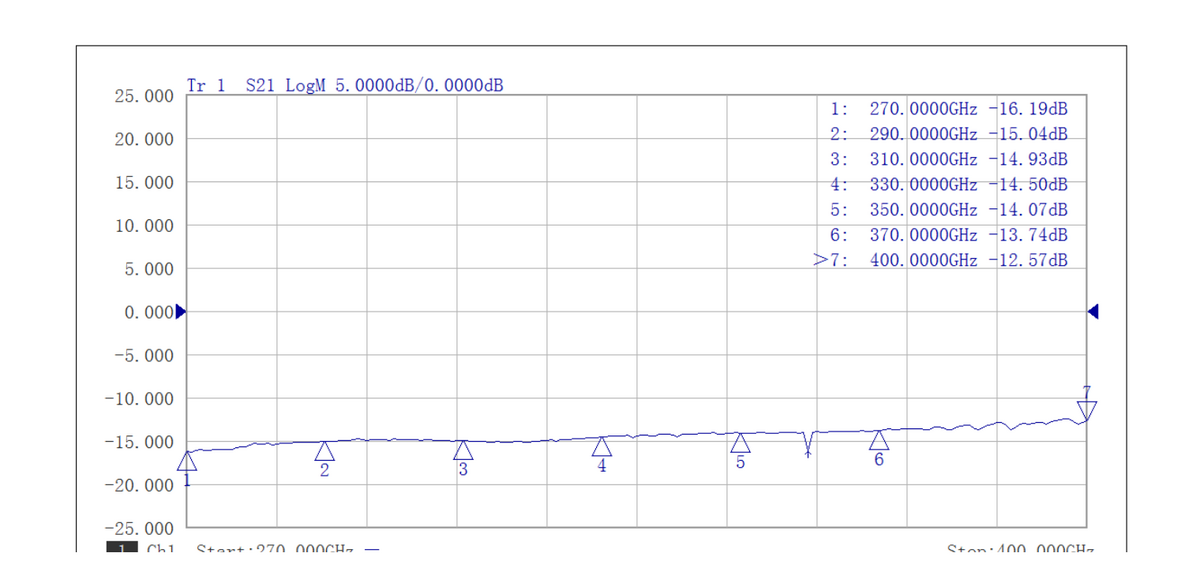

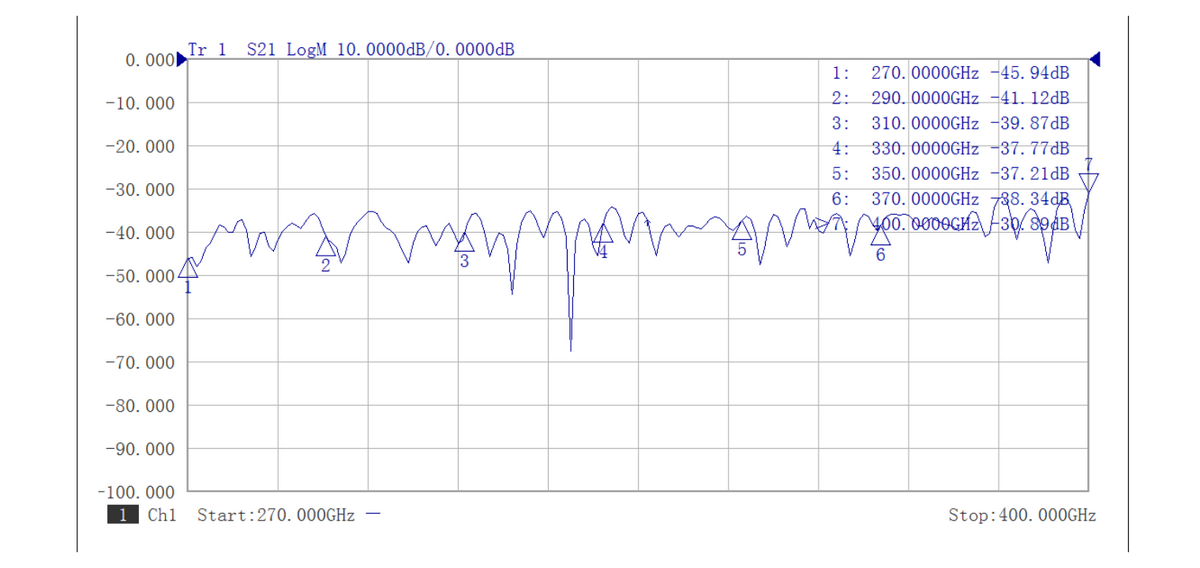

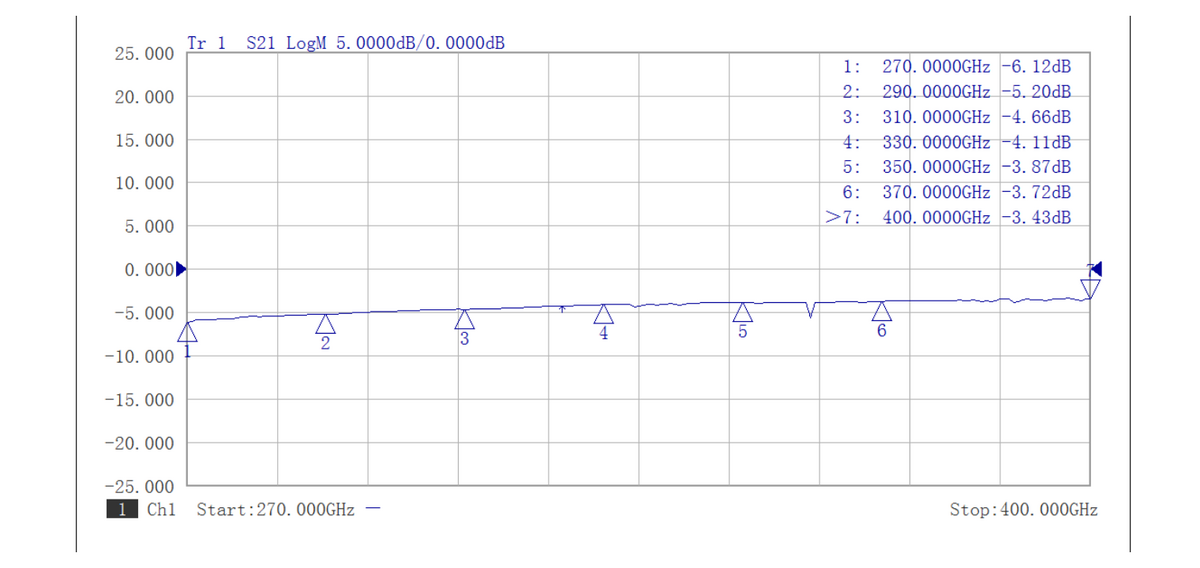

Uppmätta data (25 °C)
Följande testkurvor från ett produktionsexemplar visar prestandan över hela WR-2.8-frekvensområdet:
Typiska tillämpningar
- Test Equipment och mätuppställningar upp till 400 GHz
- 5G/6G och THz-forskning
- Radar-system
- ROF (RF over Fiber)
- Signalövervakning och effektprovtagning i Waveguide-system
Varianter och produktportfölj för riktkopplare
WR-2.8 riktkopplare finns även som 20 dB-version. AT Microwave tillverkar Directional Coupler upp till 500 GHz (upp till WR-2.2) samt Dual-Waveguide-kopplare upp till 325 GHz – ytterligare Coupling-värden och Waveguide-band på förfrågan.
Tillgänglighet hos bq-microwave
bq-microwave är distributör för AT Microwave i Europa. AT-C10-2.8V finns tillgänglig med kort leveranstid. För prisförfrågan och teknisk support, kontakta oss på info@bq-microwave.de eller via vårt kontaktformulär.
