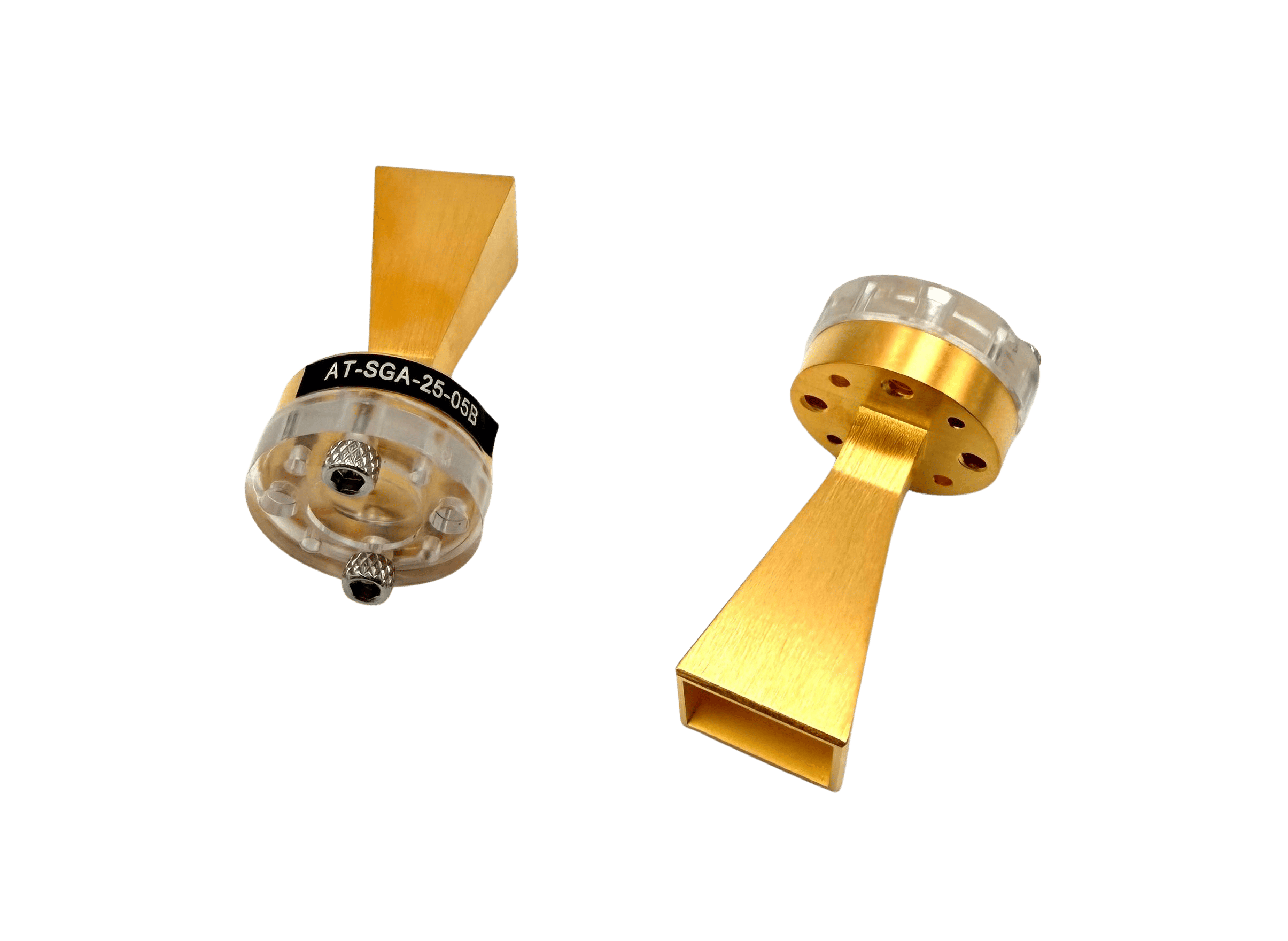

Trychtýřová anténa AT-SGA-25-05B od AT Microwave – skladem u bq-microwave
Společnost bq-microwave nabízí AT-SGA-25-05B, precizní trychtýřovou anténu s vlnovodem WR-05 od výrobce AT Microwave pro kompletní G-band. Anténa pokrývá celý frekvenční rozsah 140 až 220 GHz a poskytuje typický Gain 25 dBi s lineární Polarization.
Co dělá AT-SGA-25-05B výjimečnou
Standard Gain Horn Antenna je precizně obráběná trychtýřová anténa s přesně známým a kalibrovaným zesílením. Slouží jako referenční etalon pro měření zesílení antén a jako spolehlivý vysílací nebo přijímací prvek v mmWave a sub-THz měřicích sestavách. Model AT-SGA-25-05B je vyroben na přesných CNC strojích a opatřen galvanickým pozlacením, což zajišťuje vynikající Return Loss a opakovatelné výsledky měření.
Elektrické parametry
- Frekvenční rozsah: 140–220 GHz (celé pásmo G-band)
- Gain: 25 dBi typ.
- Polarization: lineární
- 3 dB Beamwidth E-rovina: 9 stupňů
- 3 dB Beamwidth H-rovina: 10 stupňů
- Postranní laloky E-/H-rovina: -20 dB
- VSWR: 1,2:1
Mechanické provedení a konektor
- Anténní port: vlnovod WR-05
- Příruba: UG-387/U-M s anti-cocking přírubou
- Materiál: mosaz, pozlacená
- Hmotnost: 30 g
- Přesné CNC obrábění s precizním galvanickým pozlacením
Typické aplikace
- mmWave komunikační systémy
- FOD detekce (detekce cizích objektů)
- Systémové sestavy a měřicí pracoviště
- Testování zisku antén a referenční měření
- sub-THz výzkum
Série SGA v přehledu
Trychtýřová anténa AT-SGA-25-05B je součástí série SGA od AT Microwave, která pokrývá frekvence až do 750 GHz (vlnovody až WR-1,5). Díky konfiguraci s vlnovodem WR-05 pro G-band je obzvláště vhodná pro mmWave a sub-THz aplikace ve výzkumu, v komunikačních systémech a v oblasti Test and Measurement.
Dostupnost u bq-microwave
Společnost bq-microwave je autorizovaným distributorem AT Microwave pro Evropu. Trychtýřová anténa AT-SGA-25-05B a další modely ze série SGA Standard Gain Horn Antenna jsou dostupné s krátkou dodací lhůtou. Pro cenovou nabídku a technickou konzultaci nás kontaktujte na info@bq-microwave.de nebo +49 151 252 901 28.
