Extendeurs analyseur de spectre jusqu'à 500 GHz

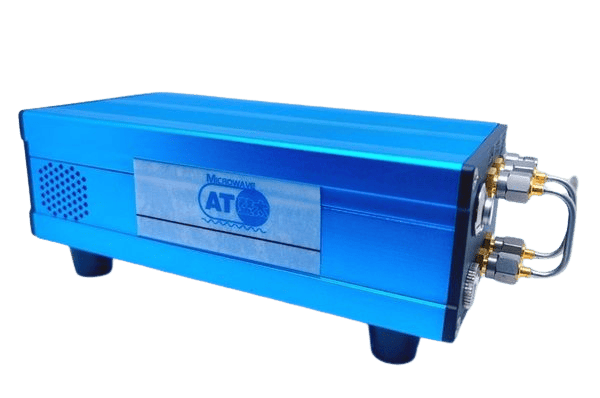

Extendeurs analyseur de spectre jusqu'à 500 GHz – Modules de mesure haute fréquence conçus pour étendre la couverture fréquentielle des analyseurs de spectre standard vers les domaines mmWave et Sub-THz. Ces systèmes couvrent les bandes guides d'ondes WR19 à WR2.2 et assurent une caractérisation précise des signaux à des fréquences atteignant 500 GHz avec une perte d'insertion minimale.

Caractéristiques principales

• Couverture fréquentielle jusqu'à 500 GHz en format compact
• Interfaces guides d'ondes : WR19, WR15, WR12, WR10, WR8, WR6, WR5, WR4, WR3, WR2.8, WR2.2
• Facteur de bruit réduit et faible perte d'insertion pour mesures haute sensibilité
• Connexion directe aux analyseurs de spectre Keysight et Rohde & Schwarz
• Facteurs multiplicateurs LO flexibles pour scénarios de test variés
• Utilisables comme convertisseurs IF large bande montants/descendants (option)
• Versions pleine bande et bandes sélectives disponibles

Applications

• Systèmes de communication 5G/6G et réseaux sans fil haut débit
• Analyse de signaux radar et caractérisation FMCW/modulation pulsée
• Mesures de propriétés de matériaux haute fréquence et spectroscopie
• Gestion de fréquences défense et SATCOM
• Instrumentation industrielle et recherche

Ces extendeurs s'intègrent directement dans les chaînes de mesure existantes sans nécessiter de matériel externe supplémentaire. Grâce à différents facteurs LO et filtres de bande, ils offrent une adaptation flexible aux exigences spécifiques de test – des mesures CW bande étroite aux analyses multi-porteuses large bande. Les interfaces guides d'ondes robustes garantissent stabilité à long terme et performances VSWR élevées dans les environnements de laboratoire exigeants.

bq-microwave livre ces modules avec disponibilité fiable et support technique complet. Étalonnage selon normes EN/IEC et documentation disponibles sur demande. Pour bandes de fréquences personnalisées et configurations LO spécifiques, contactez notre équipe d'ingénieurs application.
