Baluns at\u00e9 110 GHz

Baluns Broadband Coaxiais - 10 MHz a 110 GHz - Topologia 1:2

Baluns de elevado desempenho (transformador balanced-to-unbalanced) para conversão Single-Ended para Differential em gamas de frequência extremamente amplas. Ideais para excitar ADCs e DACs, recetores Differential, medições de Signal Integrity e aplicações de teste em ondas milimétricas.

Os Baluns disponíveis cobrem a gama de frequências de 10 MHz a 110 GHz com opções de conetores desde SMA até 1 mm Female - adequados para 5G/6G FR1/FR2/FR3, radar mmWave, comunicação ótica de alta velocidade e investigação. Configuráveis mediante pedido conforme gama de frequência e requisito mecânico.

Especificações Típicas

Parâmetro	Valor
Gama de Frequência	10 MHz a 110 GHz (mediante pedido)
Topologia	1:2 Broadband Balun (Single-Ended para Differential)
Impedância	50 Ω (Common) para 100 Ω (Differential)
Insertion Loss Nominal	3 dB típ. (até aprox. 67 GHz)
Phase Shift	180° nominal
Amplitude Balance	±0,8 dB típ., ±2 dB máx
Phase Balance	±5° típ., ±12° máx
Return Loss	-10 dB típ.
Isolation entre Output Ports	15 dB típ.
Common Mode Rejection	28 dB típ. (modelos mmWave)
Power Handling	1 W (+30 dBm)
Temperatura de Operação	-40 °C a +85 °C

Opções de Conetores Disponíveis

Conetor	Gama de Frequência	Aplicação Típica
SMA Female	até 26,5 GHz	5G FR1, WiFi, aplicações de teste gerais
2.92 mm Female (K)	até 40 GHz	5G FR2, Ka-Band, Radar Automóvel
2.4 mm Female	até 50 GHz	Q-Band, Satcom, Defesa
1.85 mm Female (V)	até 67 GHz	V-Band, radar mmWave, 6G FR3
1 mm Female (W)	até 110 GHz	W-Band, teste PHY ótico, Investigação

Características Principais

• Topologia 1:2 de banda extremamente larga - desempenho contínuo ao longo de mais de quatro décadas de frequência
• Transformação de impedância de 50 Ω para 100 Ω - ideal para configurações de teste differential
• Amplitude Balance e Phase Balance precisos ao longo de toda a gama de frequência
• Designs afinados manualmente disponíveis para desempenho ótimo em frequências mmWave

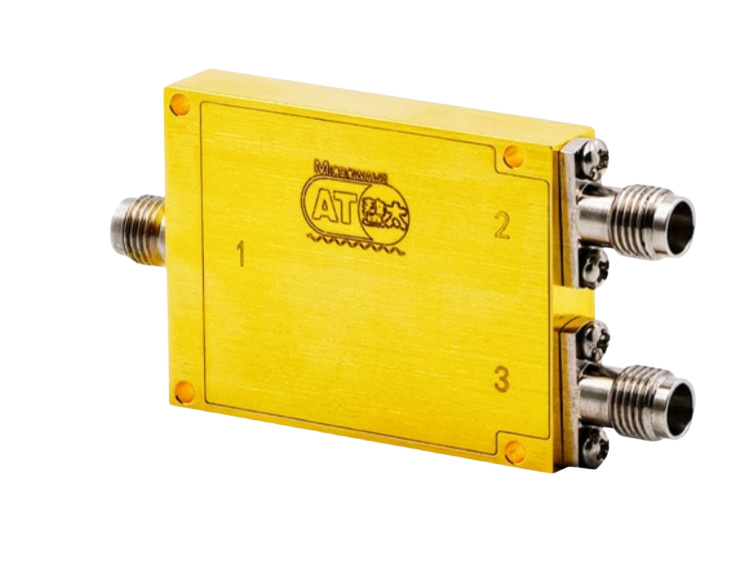

• Caixa robusta em latão com acabamento Gold Plated para estabilidade a longo prazo
• Compacto - dimensões típicas aprox. 43 x 32 x 8 mm, peso aprox. 80 g
• Opções de conetores desde SMA até 1 mm Female consoante necessidade de frequência
• Especificado de -40 a +85 °C, temperatura de armazenamento -55 a +125 °C

Aplicações

• Excitação de ADC e DAC: Conversão Single-Ended para Differential para conversores Analog-Digital e Digital-Analog de alta velocidade com elevada linearidade
• Frontends de recetor Differential: Andares de entrada simétricos com baixa sensibilidade a modo comum
• Test & Measurement 5G/6G: Validação de Beamforming, MIMO e Phased Array em FR1, FR2 e FR3
• Sistemas de Radar: Andares de entrada Differential em recetores para radar automóvel, defesa e satélites meteorológicos
• Validação de PHY ótico: Teste de PHY Ethernet 100G, 400G e 800G, Signal Integrity de PAM4 e NRZ
• Medições diferenciais com VNA: Extensão de VNAs de 2 portas para cenários de teste differential, caracterização de parâmetros S de dispositivos Differential
• Teste de Signal Integrity: Caracterização de sinais diferenciais de alta velocidade para Backplanes, cabos e microchips
• Sistemas RF over Fiber (ROF): Excitação de Modulator e adaptação de Photodiode para transmissão ótica de radiofrequência
• Satellite Communication: Andares de conversores ascendentes/descendentes em Ku-Band, Ka-Band e Q-Band
• Investigação em Quantum Computing: Pulsos de micro-ondas diferenciais precisos para controlo de Qubit na gama dos GHz

Funcionamento de um Balun

Um Balun (acrónimo de balanced-to-unbalanced) transforma um sinal single-ended num Common Port (Port 1) em dois sinais simétricos de amplitude igual, mas com desfasamento de 180° nos Output Ports diferenciais (Port 2 e Port 3). Simultaneamente, ocorre uma transformação de impedância de 50 Ω (single-ended) para 100 Ω (differential).

Esta transformação é essencial para a adaptação entre componentes Single-Ended (gerador, antena, misturador) e circuitos diferenciais (ADCs, DACs, misturadores Differential, moduladores/desmoduladores equilibrados). Em aplicações modernas de alta velocidade, o elemento Balun garante supressão máxima de modo comum e, consequentemente, menores sinais de interferência, maior linearidade e melhor Signal Integrity.

Os designs de banda larga cobrem quatro ou mais décadas e são particularmente valiosos para equipamento de teste e medição que deve fornecer desempenho consistente em toda a gama de frequências. Para frequências mmWave acima de 50 GHz, são empregues técnicas de afinação manual para manter Amplitude Balance e Phase Balance em poucos graus ou abaixo de 1 dB.

Disponibilidade & Configuração

A bq-microwave disponibiliza Baluns broadband como configuração standard ou personalizada com entrega na UE. Consoante a necessidade de frequência e requisitos de desempenho, selecionamos o modelo ideal de entre diversos portefólios de fabricantes e estabelecemos ligação direta com a engenharia do fabricante.

Contacte a nossa equipa comercial para preços atuais, prazos de entrega, configurações personalizadas (gama de frequência diferente, tipos de conetores alternativos, Power Handling mais elevado) ou aconselhamento técnico pré-venda. Teremos todo o gosto em apoiar o seu projeto de teste ADC, recetor Differential ou mmWave.
