Question 1

Que tamanhos de guia de onda disponibilizam?

Accepted Answer

De WR-2300 (0,32–0,49 GHz) até WR-0,65 (1100–1700 GHz). Todos os padrões WR comuns intermédios estão disponíveis – WR-430, WR-90, WR-42, WR-28, WR-15, WR-10, WR-5, WR-3, WR-2,2, WR-1,5 e WR-1,0.

Question 2

Até que frequência chegam os seus componentes de guia de onda?

Accepted Answer

Desde frequências muito baixas até 1,7 THz. Cobrimos todo o espetro – desde aplicações industriais clássicas na gama baixa de GHz até à investigação sub-THz, espetroscopia e imagiologia.

Question 3

Que flanges são padrão?

Accepted Answer

Flanges UG, flanges UBR e flanges de precisão conformes com IEEE-1785. Para frequências superiores (a partir de WR-10) fornecemos com UG-387 ou designações de flange personalizadas.

Question 4

Fornecem comprimentos de guia de onda personalizados ou twists / bends?

Accepted Answer

Sim, comprimentos retos personalizados são possíveis até 1,7 THz. Bends e twists fornecemos até 750 GHz, também em execução split-block (versões Cube robustas) para requisitos mecânicos mais elevados.

Question 5

Que materiais estão disponíveis?

Accepted Answer

O padrão é alumínio e cobre; paredes internas douradas (para perdas reduzidas) assim como superfícies prateadas estão igualmente disponíveis. Execuções em aço inoxidável para ambientes corrosivos ou de vácuo mediante pedido.

Componentes Guia de Ondas

Adapters up to 170 GHz

Amplifiers up to 340 GHz

Antennas up to 750 GHz

Attenuators up to 500 GHz

Bends up to 1700 GHz

Calibration Kits up to 325 GHz

Circulators up to 170 GHz

Couplers up to 500 GHz

Detector Mount bis 325 GHz

Diplexer WR430 to WR12

Filters up to 400 GHz

Flexible & Twistable Waveguides

Isolators up to 260 GHz

Magic Tees up to 170 GHz

Mixer and IQ Mixer bis 330 GHz

Multiplier up to 400 GHz

Nearfield Probe Antennas up to 500 GHz

Oscillators up to 260 GHz

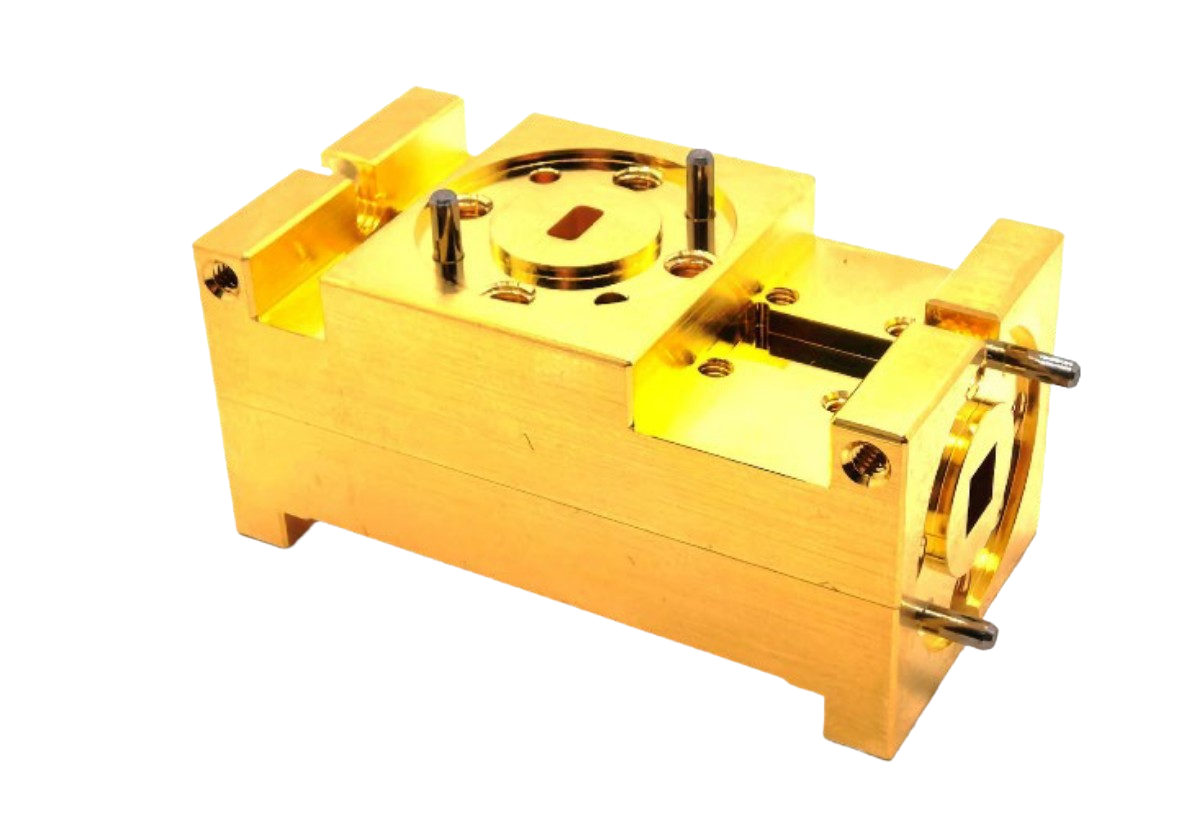

Transdutor Ortomodo até 260 GHz

Polarizer up to 325 GHz

Power Dividers up to 110 GHz

Rotary Joints up to 40 GHz

Shims up to 110 GHz

Shorts up to 225 GHz

Straights up to 1700 GHz

Stub Tuner up to 40 GHz

Switches up to 260 GHz

Termination Loads up to 500 GHz

Transitions up to 325 GHz

Twists up to 750 GHz

Tx/Rx Modules up to 500 GHz

Waveguide Gaskets
