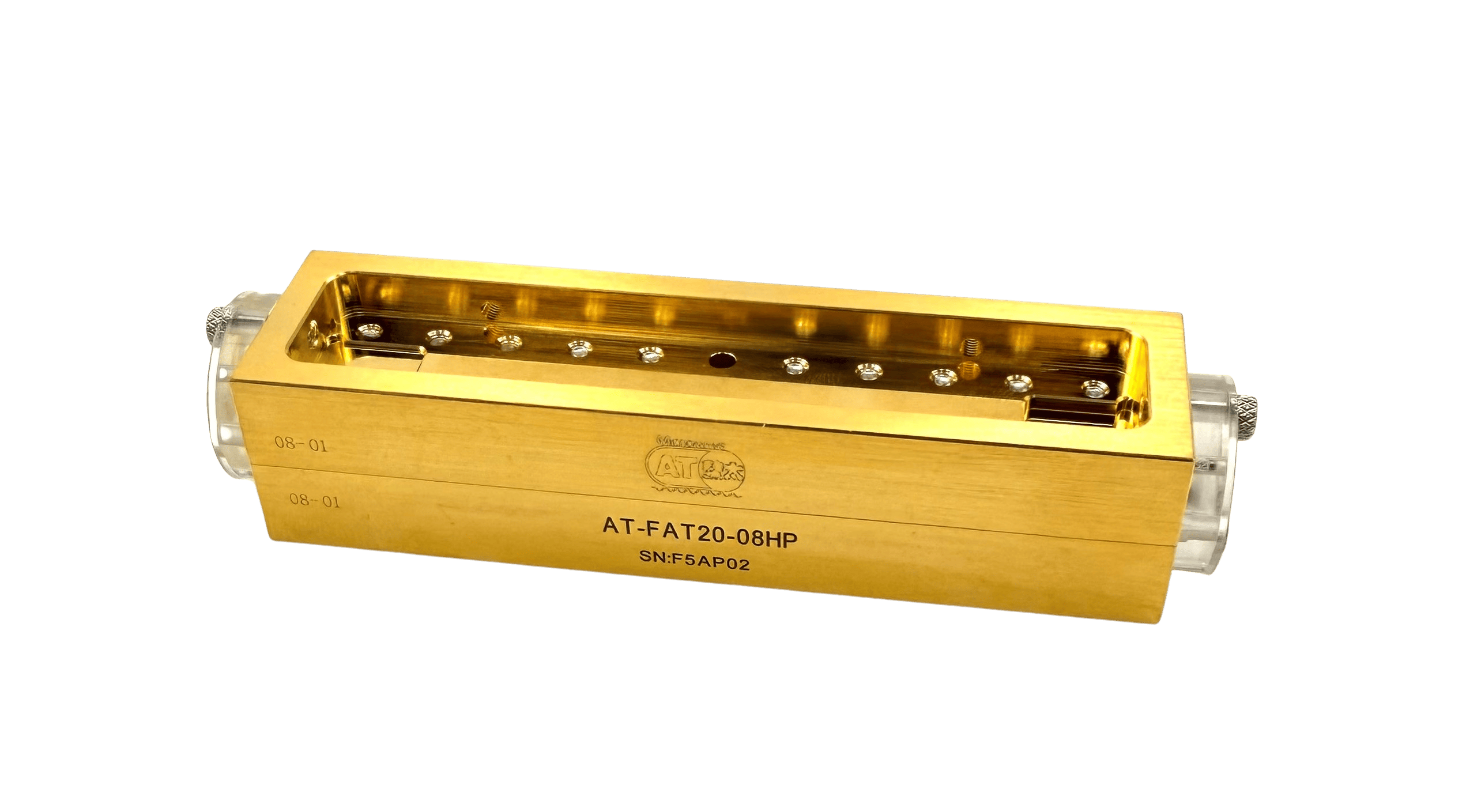

A bq-microwave expande seu portfólio AT Microwave com um atenuador fixo waveguide de alta potência para a Full F-Band: o AT-FAT20-08HP cobre 90–140 GHz, fornece attenuation de 20 dB e suporta 5 W CW – com bom casamento em um formato compacto WR-08.
O que define um fixed attenuator de alta potência?
Um fixed attenuator waveguide estabelece um valor de attenuation definido e estável em frequência em toda uma banda waveguide. Em frequências mmWave duas coisas importam: attenuation plana sobre a banda e a capacidade de dissipar potência mais alta sem dessintonizar. O AT-FAT20-08HP é construído exatamente para isso – com flatness de ±1,5 dB, return loss de −20 dB e power handling de 5 W CW (entrada RF até +37 dBm).
AT-FAT20-08HP de relance
| Parâmetro | Valor |
|---|---|
| Faixa de frequência | 90–140 GHz (Full F-Band) |
| Atenuação | 20 dB |
| Planicidade da atenuação | ±1,5 dB |
| Perda de retorno | −20 dB |
| Manipulação de potência | 5 W CW (entrada RF até +37 dBm) |
| Guia de onda / flange | WR-08, UG-387/U-M (Anti-Cocking) |
| Invólucro | Cobre, banhado a ouro, aprox. 100 g |
Quatro modelos padrão na série WR-08
O fixed attenuator de alta potência está disponível em quatro valores de attenuation comuns – todos para 90–140 GHz com portas WR-08:
- AT-FAT06-08HP – 6 dB
- AT-FAT10-08HP – 10 dB
- AT-FAT20-08HP – 20 dB
- AT-FAT30-08HP – 30 dB
A AT Microwave fabrica fixed attenuators de alta potência até 500 GHz; valores adicionais de attenuation e bandas waveguide estão disponíveis sob consulta.
Aplicações típicas
- Test Equipment e configurações de medição F-band
- ROF (RF over Fiber)
- Sistemas Radar
- Telecom / comunicação de alta frequência
Disponibilidade na bq-microwave
A bq-microwave é o distribuidor europeu da AT Microwave. O AT-FAT20-08HP e os outros modelos da série WR-08 estão disponíveis em curto prazo – consulte a página do fabricante AT Microwave. Para cotações e consultoria técnica, entre em contato conosco em info@bq-microwave.de ou através do nosso formulário de contato.
