A SignalCore introduziu dois membros correspondentes da família Greenjay II de conversores de frequência super-heterodyne modulares: o SC5328A, um Downconverter RF DC a 18 GHz, e o SC5428A, um Upconverter RF DC a 18 GHz. Ambos os módulos partilham a mesma arquitetura de conversão three-stage, o mesmo envelope mecânico compacto e um esquema LO coerente fornecido externamente, o que os torna um par natural de transmissão/receção para sistemas multicanal coerentes.
Os dois módulos em resumo
| Parâmetro | SC5328A (Downconverter) | SC5428A (Upconverter) |
|---|---|---|
| Função | RF para IF, three-stage | IF para RF, three-stage |
| Gama RF | Entrada RF ~DC a 18 GHz | Saída RF ~DC a 18 GHz |
| Caminho de conversão | 1.5 GHz a 18 GHz | 1.5 GHz a 18 GHz |
| Caminho Bypass | DC a 3.5 GHz | DC a 3.5 GHz |
| IF2 | 1.5 a 3.25 GHz, BW 1.25 GHz | 1.5 a 3.25 GHz, BW 1.25 GHz |
| IF3 / IQ | DC a 500 MHz, I/Q BW 1 GHz | DC a 500 MHz, I/Q BW 1 GHz |
| Conversion Gain | RF para IF2 +31 dB típ (Preamp desligado), +60 dB típ (Preamp ligado); RF para IF3 +14 dB típ | IF2 para RF +36/+31/+27 dB típ; IF3 para RF +18/+14/+9 dB típ |
| Ajuste de Gain | -20 dB a +35 dB (até +60 dB com preamp) | -30 dB a +35 dB (caminho I/Q -40 dB a +20 dB) |
| Noise Figure | 24 dB típ (Preamp desligado); 8 dB típ (Preamp ligado) | 25 dB típ |
| OIP3 / OP1dB | +30 dBm típ / +18 dBm | +27 dBm típ / +10 a +25 dBm |
| SFDR | 105 dB típ; 116 dB típ (Preamp ligado) | 102 dB |
| Gama LO (externo) | LO1 11 a 20 GHz; LO2 9.75 a 12.25 GHz; LO3 DC a 3.5 GHz | LO1 11 a 20.5 GHz; LO2 9.75 a 12.25 GHz; LO3 DC a 3.5 GHz |
SC5328A — Downconverter RF DC a 18 GHz
O SC5328A integra uma cadeia de down-conversion three-stage para cobertura contínua de banda larga, elevado desempenho de rejeição de imagem e baixa resposta espúria. Entradas de aproximadamente DC a 18 GHz são processadas através do caminho de conversão completo (1.5 GHz a 18 GHz) ou através de um bypass dedicado DC a 3 GHz encaminhado para a saída IF do segundo estágio.
- Saídas IF: high-IF de 1.5 GHz a 3.25 GHz com mais de 1 GHz de largura de banda instantânea, ou I/Q baseband de DC a 500 MHz com sinalização diferencial e largura de banda I/Q de 1 GHz
- Ajuste de Gain: atenuação RF 0 a 31.5 dB (passos de 0.5 dB), atenuação IF2 0 a 31.75 dB (passos de 0.25 dB), atenuação IF3/IQ 0 a 31 dB (passos de 1 dB)
- Isolamento RF: RF para IF2 e RF para IF3 ambos <-90 dBc típ
- Nível de entrada RF: +25 dBm máx (Preamp desligado), 0 dBm máx (Preamp ligado), +6 dBm máx (bypass)

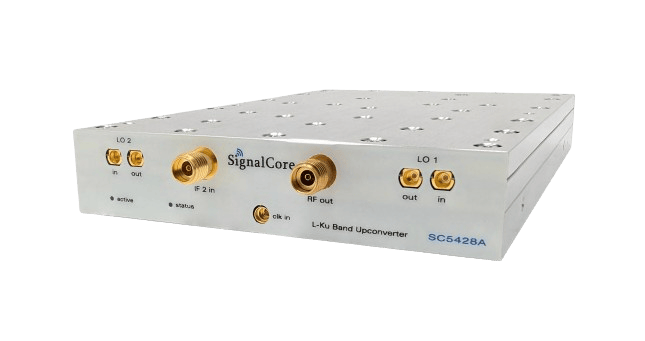

SC5428A — Upconverter RF DC a 18 GHz
O SC5428A utiliza uma cadeia de up-conversion three-stage projetada para geração contínua de RF de banda larga, elevada pureza espectral e supressão de imagem. Aceita uma entrada high-IF de aproximadamente 1.5 GHz a 3.25 GHz ou uma entrada I/Q baseband de DC a 500 MHz, com um caminho dedicado de baixa frequência que encaminha conteúdo DC a 3 GHz diretamente para o estágio de saída final.
- Conversion Gain: IF2 para RF +36 dB (1.5 a 6 GHz), +31 dB (6 a 15 GHz), +27 dB (15 a 18 GHz) típ; IF3 para RF +18/+14/+9 dB típ
- Ajuste de Gain: atenuação RF 0 a 31.5 dB (passos de 0.5 dB), atenuação IF2 0 a 31.75 dB (passos de 0.25 dB), atenuação IF3/IQ 0 a 31.75 dB (passos de 0.25 dB)
- Isolamento IF: IF2 para RF <-95 dBc típ, IF3 para RF <-90 dBc típ
- Nível de entrada IF2: +20 dBm máx
Arquitetura partilhada
Ambos os conversores utilizam sinais LO fornecidos externamente para suportar arquiteturas multicanal coerentes. São necessárias duas fontes LO para operação através do estágio IF secundário e três para conversão completa de ou para a porta I/Q DC a 500 MHz. A injeção LO externa proporciona alinhamento de fase determinístico entre múltiplos módulos.
- Conectores: RF e IF2 K-type 2.92 mm (50 Ohm), IF3/IQ MMCX fêmea, entrada e saída LO SMPM fêmea
- Interface: USB, UART e SPI; lógica LVCMOS 3.3 V, tolerante a 5 V
- Alimentação: 10 a 15 VDC; SC5328A 26 W máx, SC5428A 24 W máx
- Mecânica: 3.7 in x 0.75 in x 6.00 in, 1.0 lb cada
- Conformidade: EN 61326-1, CISPR 11 Classe A; CE conforme 2014/30/EU; garantia de 3 anos
Aplicações
- Sistemas de recetor e transmissor coerentes
- Arrays faseados
- Radar automotivo
- Sistemas de medição de precisão
- Transcetores de comunicação avançados
