TMYTEK XRifle Dynamic RIS

TMYTEK XRifle Dynamic RIS – Reconfigurable Intelligent Surface 5G/6G-sovelluksiin, FR1 & FR2

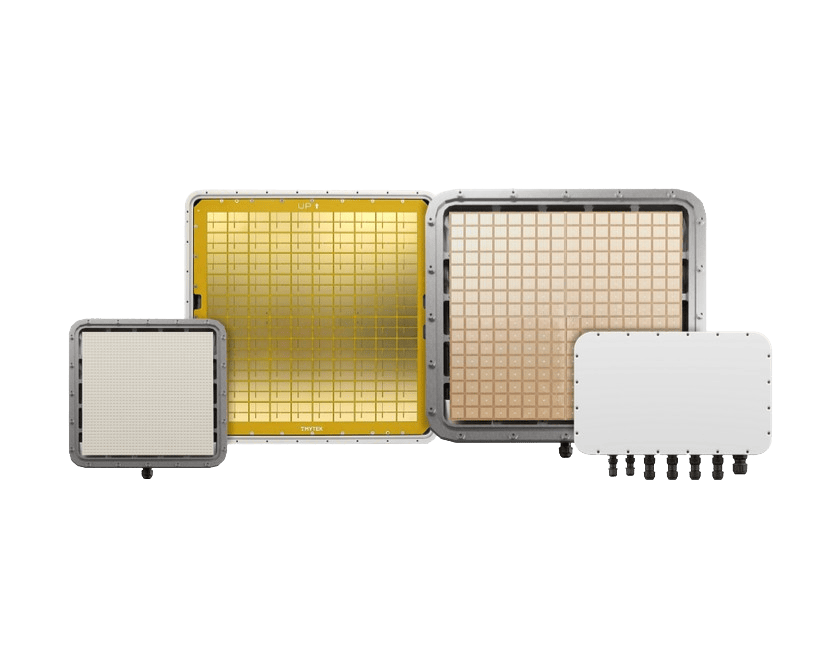

TMYTEK XRifle Dynamic RIS (Reconfigurable Intelligent Surface) ohjaa radiosignaaleja dynaamisesti ja muuttaa heijastuskulmia reaaliajassa – avaten NLOS-alueet, katvealueet ja heikosti katetut vyöhykkeet 5G/6G-verkoissa. Perhe kattaa neljä mallia Sub-6 GHz-, mmWave- ja 6G FR3 Upper Mid-Band -alueilla: 3G5 (3,35–3,6 GHz), 4G7 (4,2–5,2 GHz), 28G (26–30 GHz) ja FR3 (7,125–8,4 GHz). Yksittäinen Controller hallinnoi jopa neljää RIS-moduulia samanaikaisesti.

Neljän mallin vertailu

Parametri	XRifle RIS 3G5	XRifle RIS 4G7	XRifle RIS 28G	XRifle RIS FR3
Tilausnumero	XR-RIS-3G5-G	XR-RIS-4G7-G	XR-RIS-28G-G	XR-RIS-FR3-G (TBC)
Taajuusalue	3,35–3,6 GHz (TBC)	4,2–5,2 GHz	26–30 GHz	7,125–8,4 GHz
Kaista	Sub-6 GHz (FR1)	Sub-6 GHz (FR1)	mmWave (FR2)	6G FR3 (Upper Mid-Band)
Polarisaatio	Linear	Linear	Linear	Linear
Antenniryhmät	10×10	16×16	32×32	16×16
Ryhmän mitat	428×431 mm (TBC)	428×431 mm	169×171 mm	280×280 mm
Tulo- / Heijastuskulma	±60°	±60°	±60°	±60°
RCS Gain @0°	35–38 dB	44,6–46,7 dB	48,2–56,2 dB	45–50 dB @ 7,7 GHz
3 dB Beamwidth @0°	10–18°	5,2–13,2°	3,6–6,6°	6–13° @ 7,7 GHz
Minimietäisyys Tx:ään	>90 cm (TBC)	>90 cm	>51 cm	>65 cm
Teho (RIS)	<5 W	5 W	19 W	11 W
RIS-mitat	510×510×57 mm (TBC)	510×510×57 mm	267×267×57 mm	279×279×50 mm
RIS-paino	6,9 kg (TBC)	6,9 kg	2 kg	2 kg

Arvot TMYTEK:n tietolehtien mukaan. „TBC“ = alustava tietolehdessä (vahvistettavaksi).

Controller ja yhteinen arkkitehtuuri

Controller (kaikki mallit)

Ohjausliitäntä: 10/100 Mbps Ethernet
Syöttöjännite: 12 Vdc
Tehonkulutus: 11 W (3G5/4G7), 25 W (28G)
Mitat: 345×215×55 mm, 2 kg
VESA-kiinnitys: 100×100 mm
Jopa 4 RIS-moduulia per Controller

Yhteiset ominaisuudet

3D-kulma-alue ±60° (tulo & heijastus)
Bi-directional
Modulaatio- ja protokolla-agnostinen
TMXLAB Kit -ohjelmisto (GUI + API) Adaptive Beam Steering -toiminnolla
Skaalautuva jopa 64×64 (4× 32×32)
Heterogeeniset yhdistelmät: 3,5 / 4,7 / 28 GHz samanaikaisesti (FR1 + FR2)

Modulaarinen rakenne ja ohjelmisto

Yksittäinen Controller ohjaa jopa neljää RIS-moduulia kerrallaan – mahdollistaen suuret ryhmät jopa 64×64 (4× 32×32). Heterogeeniset yhdistelmät mahdollistavat 3,5, 4,7 ja 28 GHz -moduulien rinnakkaiskäytön FR1- ja FR2-skenaarioiden samanaikaiseen emulointiin. Ohjaus toimii TMXLAB Kit -ohjelmistolla, jossa on GUI ja API; tulo- ja heijastuskulmat säädetään reaaliajassa.

Video

Sovellukset

Sub-6 GHz -kattavuus: FR1-verkkojen kattavuuden laajentaminen alipalvelluilla alueilla
5G NR mmWave -kattavuus: signaalin laadun parantaminen heikoilla FR2-alueilla (28 GHz)
NLOS-kattavuus: estyneiden vyöhykkeiden ja katvealueiden tavoittaminen
5G/6G-tutkimus: T&K, Field Trials ja Prototyping FR1/FR2-verkoille
OTA-testaus: pitkän kantaman OTA-arviointi (esim. Anritsu ME786xA)
6G ISAC: Integrated Sensing and Communication (28G + mmW-OAI)
