AT-C10-2.8V WR-2.8-Richtkoppler – verfügbar bei bq-microwave
bq-microwave führt mit dem AT-C10-2.8V einen WR-2.8-Richtkoppler von AT Microwave für den Frequenzbereich 260–400 GHz. Der Hohlleiter-Koppler bietet 10 dB Koppeldämpfung bei hoher Directivity und niedriger Insertion Loss – ausgelegt für Messtechnik und Systemintegration im Submillimeterwellen-Bereich.
Was den AT-C10-2.8V auszeichnet
Präzise Fertigungstoleranzen und eine hochwertige Beschichtung sorgen für niedrige Einfügedämpfung, gute Anpassung und hohe Directivity über das vollständige WR-2.8-Band.
RF-Daten (typisch, 25 °C)
- Frequenzbereich: 260–400 GHz (vollständiges WR-2.8-Band)
- Insertion Loss: −3 dB
- Koppelfaktor (P3/P1): 13 dB
- Koppeldämpfung (Koppelfaktor − Insertion Loss): 10 dB
- Directivity: 15 dB
- VSWR: 1,3
- Coupling Variation: ±2,5 dB
Mechanik und Umgebung
- Ports: WR-2.8 mit UG-387/U-M Anti-Cocking-Flanschen
- Gehäuse: Aluminium, oxidiert
- Gewicht: ca. 50 g
- Betriebstemperatur: −40 bis +85 °C
- Lagertemperatur: −55 bis +125 °C
Messdaten (25 °C)

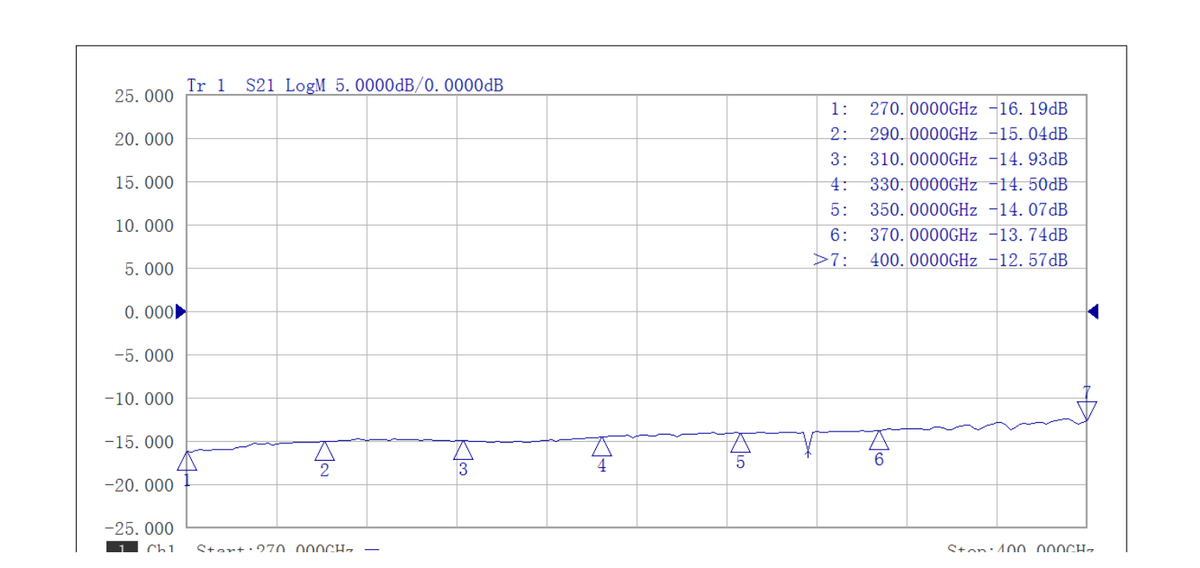

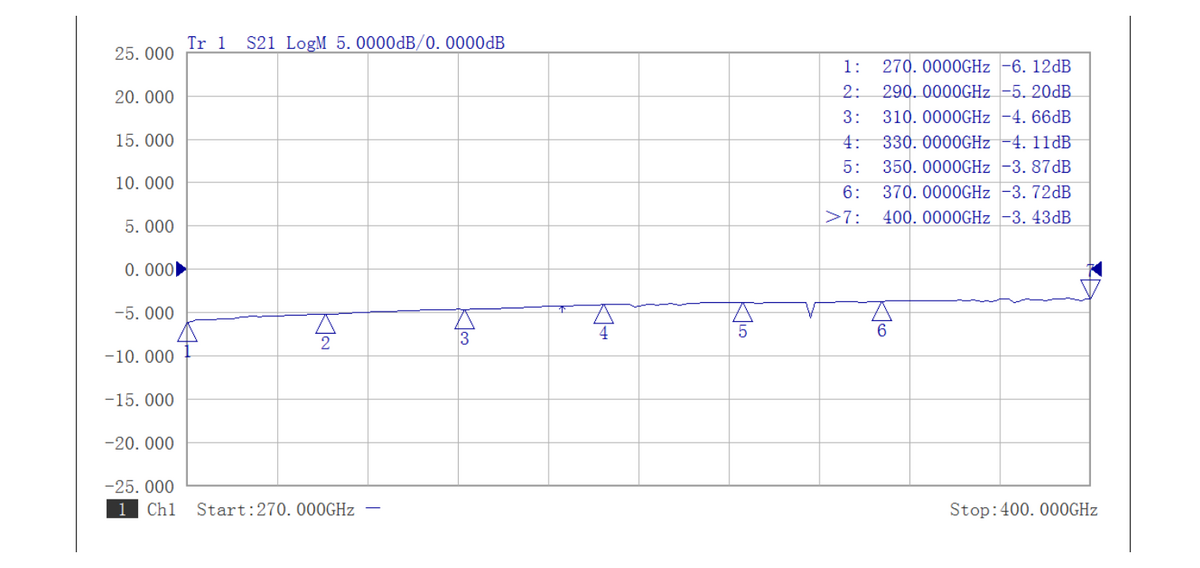

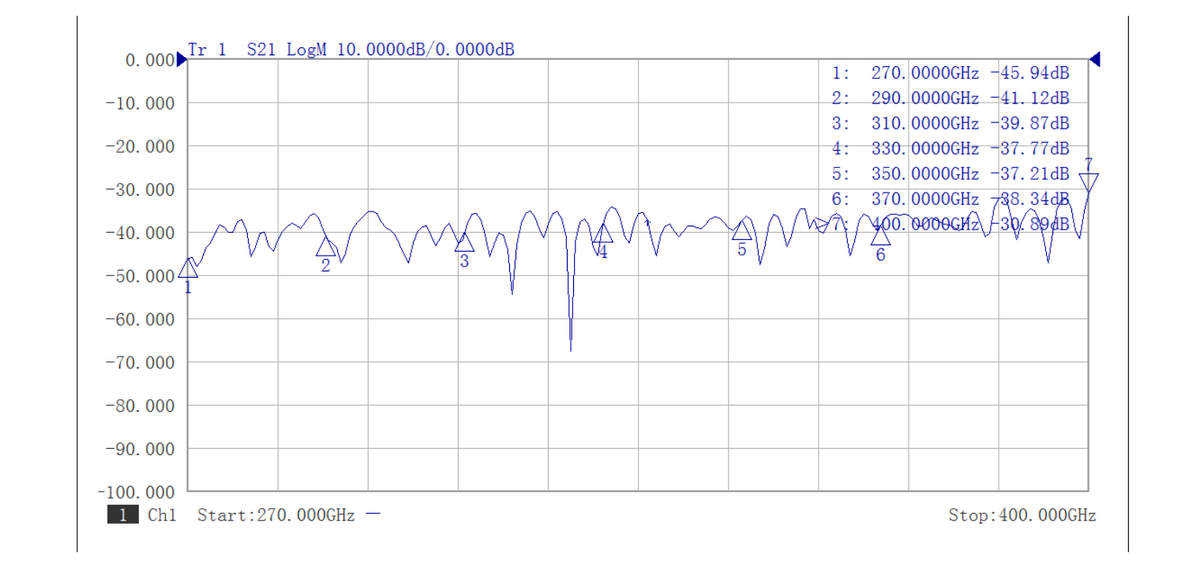

Die folgenden Messkurven eines Serienmusters zeigen das Verhalten über den gesamten WR-2.8-Frequenzbereich:
Typische Anwendungen
- Test Equipment und Messplätze bis 400 GHz
- 5G/6G- und THz-Forschung
- Radar-Systeme
- ROF (RF over Fiber)
- Signalauskopplung und Leistungsüberwachung in Hohlleitersystemen
Varianten und Coupler-Portfolio
Den WR-2.8-Koppler gibt es auch als 20-dB-Version. Insgesamt fertigt AT Microwave Richtkoppler bis 500 GHz (bis WR-2.2) sowie Dual-Waveguide-Koppler bis 325 GHz – weitere Koppeldämpfungen und Hohlleiterbänder auf Anfrage.
Verfügbarkeit bei bq-microwave
bq-microwave ist Distributor für AT Microwave in Europa. Der AT-C10-2.8V ist kurzfristig verfügbar. Für Angebote und technische Beratung erreichen Sie uns unter info@bq-microwave.de oder über unser Kontaktformular.
