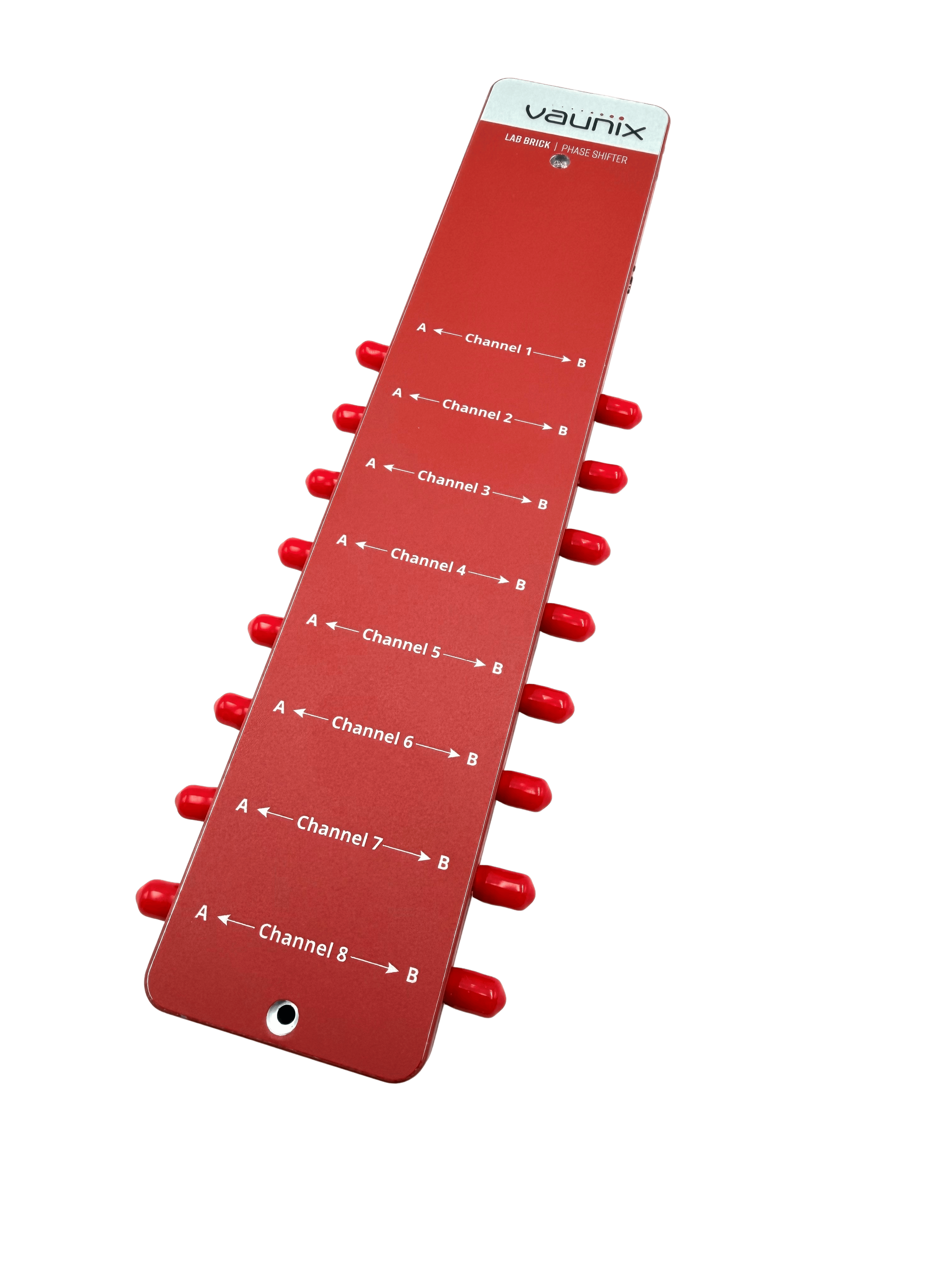

bq-microwave erweitert das Vaunix-Portfolio um einen programmierbaren 8-Kanal-Phasenschieber: Der LPS-402-8 Lab Brick stellt über acht unabhängige Kanäle eine kalibrierte Phasensteuerung von 2–4 GHz bereit – mit 360° Stellbereich und feiner 1,0°-Schrittweite, steuerbar per USB oder Ethernet.
Was macht ein programmierbarer Phasenschieber?
Ein Phasenschieber verzögert die Phase eines HF-Signals gezielt und reproduzierbar. Werden mehrere Kanäle unabhängig eingestellt, lassen sich damit Beamforming und Phased-Array-Antennen realisieren: über die Phasenlage der Einzelkanäle wird die Richtung der abgestrahlten Keule elektronisch geschwenkt. Der LPS-402-8 arbeitet solid-state, digital und bidirektional – mit acht Kanälen in einem kompakten, USB-versorgten Gehäuse.
Der LPS-402-8 im Überblick
| Parameter | Wert |
|---|---|
| Frequenzbereich | 2–4 GHz |
| Kanäle | 8, unabhängig steuerbar |
| Phase Control Range | 360° |
| Step Size | 1,0° |
| Insertion Loss | 4 dB typ (6,5 dB max) |
| Phase Accuracy | 1,5° typ (2,5° max) |
| Steuerung / Versorgung | USB-C / Ethernet, +5 VDC (USB) |
Drei Modelle der 8-Kanal-Familie
Den 8-Kanal-Phasenschieber gibt es in drei Frequenzvarianten – alle mit 360° Bereich und 1,0° Schrittweite:
| Modell | Frequenz | Kanäle |
|---|---|---|
| LPS-202-8 | 1–2 GHz | 8 |
| LPS-402-8 | 2–4 GHz | 8 |
| LPS-802-8 | 4–8 GHz | 8 |
Ausblick: Von allen drei 8-Kanal-Modellen sind in Kürze auch 16-Kanal-Versionen verfügbar.
Betriebsmodi & Software
Der LPS-402-8 wird über eine native USB-HID-Schnittstelle oder Ethernet angesprochen (Static IP oder DHCP). Er beherrscht Manual Phase Control, Swept Phase (uni-/bidirektional, einmalig oder wiederholt) sowie Phase Profiles. Mitgeliefert werden GUI, Windows- und Linux-SDK, LabVIEW-Treiber und Python-Beispiele; über den Expansion Bus lassen sich mehrere Geräte koppeln.
Typische Anwendungen
- Beam Forming und Phased-Array-Antennensysteme
- Amplifier Linearization
- 5G- und Wi-Fi-Kanalsimulatoren
- Automated Test Equipment (ATE)
Verfügbarkeit bei bq-microwave
bq-microwave ist Distributor für Vaunix in Europa. Der LPS-402-8 sowie die Schwestermodelle LPS-202-8 und LPS-802-8 – und in Kürze die 16-Kanal-Versionen – sind über uns erhältlich. Mehr zum Hersteller auf der Vaunix-Herstellerseite. Für Angebote und technische Beratung erreichen Sie uns unter info@bq-microwave.de oder über unser Kontaktformular.
LPS-402-8 – Datenübersicht (PDF)
