VAUNIX LSW-802P4T SP4T RF-Schalter – verfügbar bei bq-microwave
Mit dem VAUNIX LSW-802P4T erweitert bq-microwave das Lab-Brick-Portfolio um einen leistungsstarken, absorptiven SP4T RF-Schalter. Der Solid-State-Schalter deckt den gesamten Bereich von 100 bis 8000 MHz ab und liefert phasenangepasstes, wiederholgenaues Schalten für anspruchsvolle Mess- und Prüfaufgaben.
Was die LSW-802-Serie auszeichnet
Der LSW-802P4T ist ein 50-Ω-Single-Pole-Four-Throw-Schalter in absorptiver Bauform: Nicht aktive Ausgänge werden intern mit 50 Ω terminiert, was Reflexionen minimiert und das Verhalten in komplexen Messketten stabilisiert. Die vier Ausgänge sind phasenangepasst, sodass Pfadwechsel ohne unkontrollierte Phasensprünge erfolgen. Geschaltet wird in nur 50 ns.
RF-Leistung
- Frequenzbereich: 100 – 8000 MHz
- Insertion Loss: 2,5 dB typ. (bis 3 GHz), 3,75 dB (bis 6 GHz), 4,5 dB (bis 8 GHz)
- Insertion Loss Variation: 0,25 dB
- Isolation: 80 dB min., 90 dB typ.
- Phase Variation: ± 3 Grad
- Schaltzeit: 50 ns
- P1dB: 39 dBm, Input IP3: 60 dBm
- VSWR: 1,5:1
Steuerung und Integration
- USB-Versorgung (+5 VDC / 100 mA), USB Type-C
- Steuerung per USB-HID oder 10/100 Ethernet mit integrierter WebUI
- Keine Kernel-Treiber erforderlich
- Lieferumfang: GUI, Windows- und Linux-SDK, LabVIEW-Treiber, Python-Beispiele
- 5x SMA female, statische oder dynamische IP-Vergabe
Typische Anwendungen
- Antennen-Umschaltung zwischen vier Signalpfaden
- Engineering- und Produktionspruefplaetze
- Automated Test Equipment (ATE)
- Ferngesteuerte Messaufbauten ueber Ethernet/WebUI
- VNA- und Multiport-Charakterisierung
- Skriptgesteuerte F&E-Laborautomatisierung
Die LSW-802P4T im Überblick

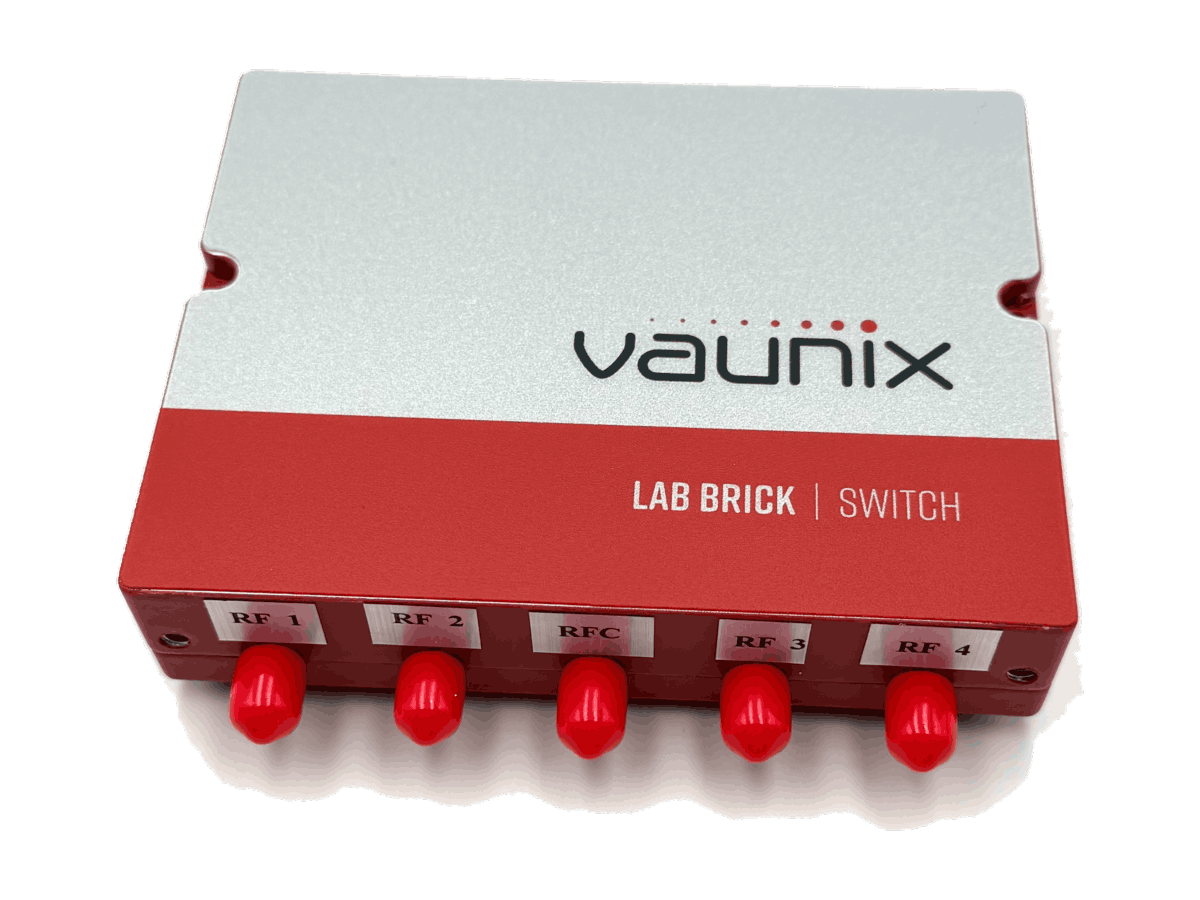

Der LSW-802P4T ist als Standalone-Modul sowie für 1RU- und 2RU-Rackmontage (bis 6 bzw. 12 Einheiten) verfügbar. Mit Abmessungen von 106,7 x 83,1 x 21,8 mm, einem Gewicht unter 230 g und einem Betriebstemperaturbereich von -5 bis +55 °C eignet er sich gleichermaßen für den Laborprüfplatz und den dauerhaften Einbau in Prüfsysteme.
Verfügbarkeit bei bq-microwave
bq-microwave ist Distributor für VAUNIX in Europa. Der LSW-802P4T sowie weitere Lab-Brick-Schalter, -Dämpfungsglieder und -Signalquellen sind kurzfristig verfügbar. Für Angebote und technische Beratung erreichen Sie uns unter info@bq-microwave.de oder +49 151 252 901 28.
