Waveguide Pressure Windows up to 110 GHz

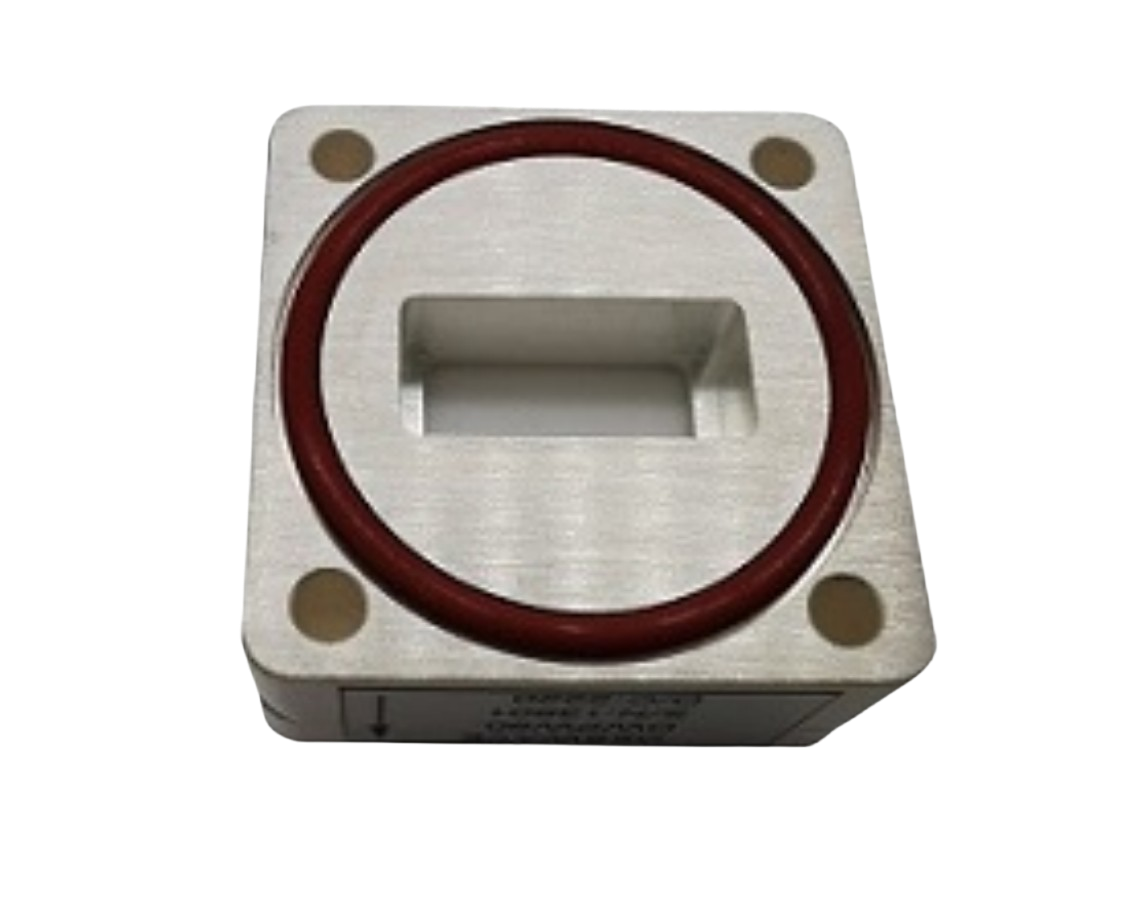

Waveguide Pressure Windows up to 110 GHz – Druckdichte Abdichtungen für anspruchsvolle Hochfrequenz-Systeme. Bei bq-microwave bieten wir Waveguide Pressure Windows für den Frequenzbereich von 0,32 GHz bis 112 GHz (WR2300 bis WR10). Diese Komponenten trennen zwei Waveguide-Sektionen mit unterschiedlichen Atmosphären druckdicht voneinander – etwa Vakuum gegen Druckluft oder Inertgas-Füllungen gegen die Umgebungsluft – und schützen damit empfindliche Bauteile in Sender- und Empfängerketten.
Hauptmerkmale
- Frequenzabdeckung von 0,32 GHz bis 112 GHz – vollständige Waveguide-Baureihe WR2300 bis WR10
- Typischer VSWR von 1,25 (max. 1,3 ab WR22) über die gesamte Waveguide-Bandbreite
- Typische Einfügedämpfung von nur 0,2 dB
- Druckdichte Konstruktion mit dielektrischer Trennscheibe
- Verschiedene Flanschoptionen: FDP/FDM, FBP/FBM/FBE und FUGP für mmWave
- Materialien: Aluminium (untere Bänder), Aluminium oder Kupfer (mittlere Bänder), Kupfer (mmWave)
- Korrosionsschutz mit schwarzer Deckschicht
Anwendungen
- Satellitenbodenstationen und SatCom-Sendeketten
- Militärische Radarsysteme und Hochleistungs-Sender
- Vakuumkammern und Niederdruck-Messtechnik
- Inertgas-gefüllte Waveguide-Strecken zum Schutz empfindlicher Bauteile
- Hochfrequenz-Messtechnik und Laboraufbauten
- Wissenschaftliche Forschung und Plasmaphysik
Spezifikationen
| Frequenzbereich | Waveguide | VSWR (max) | Material |
|---|---|---|---|
| 0,32 – 1,46 GHz | WR2300, WR2100, WR1900, WR1500, WR1150, WR975, WR770 | 1,25 | Aluminium |
| 1,13 – 5,99 GHz | WR650, WR510, WR430, WR340, WR284, WR229, WR187 | 1,25 | Aluminium / Kupfer |
| 4,64 – 18,0 GHz | WR159, WR137, WR112, WR90, WR75, WR62 | 1,25 | Aluminium / Kupfer |
| 14,5 – 40,0 GHz | WR51, WR42, WR34, WR28 | 1,25 | Aluminium / Kupfer |
| 32,9 – 112 GHz | WR22, WR19, WR15, WR12, WR10 | 1,3 | Kupfer |
Druckdichte Trennung für anspruchsvolle Systeme
In vielen mmWave- und Hochleistungs-Anwendungen müssen Waveguide-Strecken zwei unterschiedliche Atmosphären voneinander trennen – etwa eine evakuierte Empfängerseite und eine druckluftgefüllte Antennenseite. Pressure Windows erfüllen diese Aufgabe durch eine dünne, dielektrische Trennscheibe innerhalb des Hohlleiterquerschnitts, die HF-Energie nahezu verlustfrei passieren lässt, aber gleichzeitig eine gasdichte Barriere bildet. Die optimierte Geometrie sorgt dafür, dass über die gesamte Bandbreite des jeweiligen Waveguides VSWR-Werte unter 1,25 erreicht werden.
Custom-Lösungen für individuelle Anforderungen
Über die Standardkonfigurationen hinaus realisieren wir individuelle Pressure Windows für spezifische Frequenzbereiche, Flanschtypen oder besondere Druck- und Temperaturanforderungen. Kontaktieren Sie uns über das Kontaktformular auf unserer Website oder per E-Mail an info@bq-microwave.de, um Ihre Anwendung zu besprechen.
Technische Anfrage stellen
bq-microwave – Ihr Spezialist für HF- und Millimeterwellen-Komponenten in Europa seit 2011.
