TMYTEK XRifle Dynamic RIS

TMYTEK XRifle Dynamic RIS – rekonfigurierbare intelligente Oberfläche für 5G/6G, FR1 & FR2

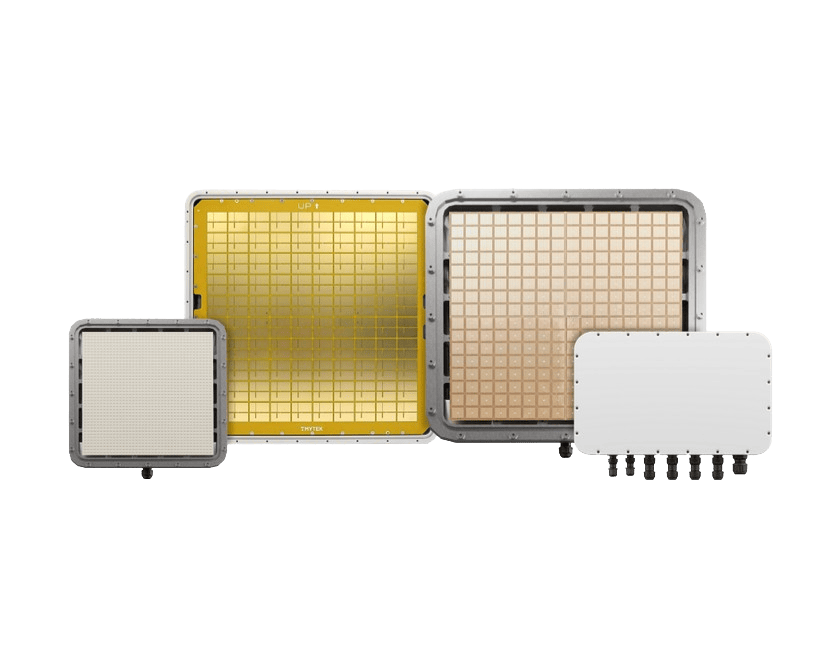

Die XRifle Dynamic RIS (Reconfigurable Intelligent Surface) von TMYTEK lenkt Funksignale dynamisch um und passt Reflexionswinkel in Echtzeit an – zur Erschließung von Non-Line-of-Sight-Bereichen, Funklöchern und schwer versorgten Zonen in 5G/6G-Netzen. Die Familie umfasst drei Modelle über Sub-6 GHz und mmWave: 3G5 (3,35–3,6 GHz), 4G7 (4,2–5,2 GHz) und 28G (26–30 GHz). Ein einzelner Controller steuert bis zu vier RIS-Module gleichzeitig.

Drei Modelle im Vergleich

Parameter	XRifle RIS 3G5	XRifle RIS 4G7	XRifle RIS 28G
Bestell-Nr.	XR-RIS-3G5-G	XR-RIS-4G7-G	XR-RIS-28G-G
Frequenzband	3.35–3.6 GHz (TBC)	4.2–5.2 GHz	26–30 GHz
Band	Sub-6 GHz (FR1)	Sub-6 GHz (FR1)	mmWave (FR2)
Polarisation	Linear	Linear	Linear
Antenna Arrays	10×10	16×16	32×32
Array-Maße	428×431 mm (TBC)	428×431 mm	169×171 mm
Einfall / Reflexion	±60°	±60°	±60°
RCS Gain @0°	35–38 dB	44.6–46.7 dB	48.2–56.2 dB
3-dB-Beamwidth @0°	10–18°	5.2–13.2°	3.6–6.6°
Min. Senderabstand	>90 cm (TBC)	>90 cm	>51 cm
Power (RIS)	<5 W	5 W	19 W
RIS-Maße	510×510×57 mm (TBC)	510×510×57 mm	267×267×57 mm
RIS-Gewicht	6.9 kg (TBC)	6.9 kg	2 kg

Werte gemäß TMYTEK-Datenblättern. „TBC“ = im Datenblatt vorläufig (to be confirmed).

Controller & gemeinsame Architektur

Controller (alle Modelle)

Steuerung: 10/100 Mbps Ethernet
Versorgung: 12 Vdc
Leistungsaufnahme: 11 W (3G5/4G7), 25 W (28G)
Maße: 345×215×55 mm, 2 kg
VESA-Mount: 100×100 mm
Bis zu 4 RIS-Module pro Controller

Gemeinsame Merkmale

3D-Winkelbereich ±60° (Einfall & Reflexion)
Bidirektional
Modulations- & protokollagnostisch
Software TMXLAB Kit (GUI + API) mit Adaptive Beam Steering
Skalierbar bis 64×64 (4× 32×32)
Heterogene Combos: 3,5 / 4,7 / 28 GHz gleichzeitig (FR1 + FR2)

Modulares Design & Software

Ein Controller steuert bis zu vier RIS-Module gleichzeitig – so lassen sich große Arrays bis 64×64 (4× 32×32) aufbauen. Über heterogene Kombinationen können 3,5-, 4,7- und 28-GHz-Module parallel betrieben werden, um FR1- und FR2-Szenarien gemeinsam abzubilden. Die Steuerung erfolgt über das TMXLAB Kit mit GUI und API; Einfalls- und Reflexionswinkel lassen sich in Echtzeit anpassen.

Video

Anwendungen

Sub-6 GHz Coverage: Erweiterung der FR1-Netzabdeckung in unterversorgten Bereichen
5G NR mmWave Coverage: bessere Signalqualität in schwachen FR2-Bereichen (28 GHz)
NLOS-Coverage: Erschließung verdeckter Bereiche und Funklöcher
5G/6G-Forschung: R&D, Field Trials und Prototyping von FR1/FR2-Netzen
OTA-Test: lange OTA-Strecken (z. B. mit Anritsu ME786xA)
6G ISAC: Integrated Sensing and Communication (28G + mmW-OAI)
